Конвективні сушки для деревини LUKA
Сушильні камери LUKA тип SX, виробництва Польща, являють собою спеціалізовані та повністю оснащені конвективні камери, що призначена для сушіння деревини всіх порід. Камера виконана у формі алюмінієвої конструкції і може бути встановлена поодинці або в ряд. Внутрішня обшивка камери виконана з алюмінієвого листа, ззовні камера покрита алюмінієвим трапецієподібним листом. Використано спеціальні сплави алюмінію, стійкі до руйнівної дії випарів усередині камери. За допомогою комп'ютерних програм підібрані перерізи і матеріали конструкції таким чином, щоб сушарка була легкою, міцною, розбірною і простою у ремонті. Усі гвинти та анкери виготовлені з високоякісної нержавіючої сталі.

Як термічна ізоляція використана скловата товщиною 100 мм у стінах і 200 мм у перекриттях. Така ізоляція, з одного боку, дозволяє, при використанні додаткового обладнання, парити букову деревину, з іншого боку, працювати при низьких температурах, тобто сушити на білий колір. Нагрівачі повністю алюмінієві, з ребристих трубок. Ребристість прокатується з матеріалу трубки і приварюється спеціальним методом до  трубки, при цьому контакт між ребристістю і трубкою не втрачається протягом усього періоду експлуатації, що є великим прогресом порівняно з біметалічними теплообмінниками, які використовують інші виробники сушильних камер. Теплоносієм є вода (90 градусів, тиск 1 бар) або низьконапірна пара 0,8 бар.

Конструкція конвекційної сушарки – збірна з алюмінієвих металоконструкцій із несправжнім перекриттям (фальшстелею), над якою розташована рампа реверсивних вентиляторів. Труби припливно-витяжної вентиляції розташовані на даху камери. Завантаження – фронтальне, вилковим візком або навантажувачем. Автоматичне керування – за допомогою комп'ютера, розробленого електронниками і програмістами фірми LUKA. Управління процесом сушіння проводиться автоматично за допомогою мікропроцесора.)-1шт. Температура сушіння 70-90 град/С. Система містить інформацію про характеристики порід деревини та забезпечує вимоги європейських норм.
ПРОЕКТІЗ ЯКИХ ЕЛЕМЕНТІВ СКЛАДАЄТЬСЯ СУШИЛЬНА КАМЕРА

Сушильна камера для деревини – це складне обладнання. В зависимости от назначения оно может комплектоваться по-разному. Не существуют универсальные или типовые сушильные камеры. Типовыми являются лишь компоненты, а размер и оснащение выбирает клиент.

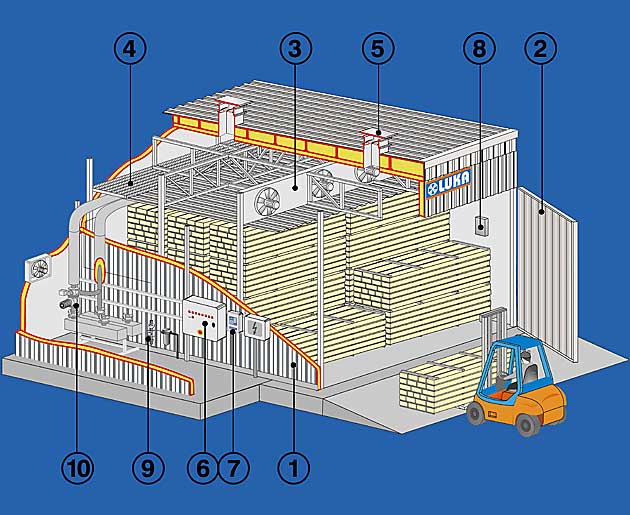

Из каких элементов состоит сушильная камера? (смотрите рисунок разреза сушильной камеры)

1. Каркас сушильной камеры выполнен в виде конструкции из алюминиевых профилей, покрытой изнутри кассетами из листового алюминия, с термоизоляцией из стекловаты с силиконовым уплотнением. Образец запатентован. Наружная обшивка выполнена из алюминиевого профнастила стукко.

2. Ворота створчатые из алюминиевого швеллера, покрытые листовым алюминием. Коробка ворот из алюминиевого профиля. Ворота теплоизолированы. В стандартном исполнении створчатые ворота крепятся на петлях. (Опционально моноблочные раздвижные ворота).

3. Рампа вентиляторов; конструкция состоит из алюминиевых профилей, осевые вентиляторы (реверсивные), лопасти итальянского производства, двигатели тропикализированные класса H для работы при температуре 130 градусов Цельсия и влажности 100%, мощность двигателя 3,3 кВт, диаметр 800 мм, производительность 28 000 кубических метров в час при давлении 250 Па.

4. Рампа нагревателей; конструкция из алюминиевых профилей, алюминиевые монометаллические нагреватели с высокой тепловой мощностью НОВИНКА!!. Международный патент. Во время эксплуатации оребрение не теряет контакта с трубкой. Применяются также трубы из нержавеющей стали.

5. Комплектные заслонки 500x500 из листового алюминия с дроссельными клапанами. Приводы заслонок Белимо Швейцария. Опционально принудительные вентиляторы.

6. Электрический шкаф, содержащий контакторы, устройства защиты двигателей, контакторы реверса, реле времени; аппараты фирм Меллер, Легранд, Финдер.

7. Процессор управления (компьютер) тип XS 4000 или XS 700 (Новинка) вместе с системой измерения влажности древесины (5 пунктов измерения), температуры и влажности воздуха тип LU XU 4000 или B 66, управляющий сушкой по заданной программе;

8. Система LU XU 4000 или Б 66 измерения сухой температуры ТС (2 канала) влажности, эквивалентной ВР, а также влажности древесины ВД с пятью зондами. Соединительные провода - экранированные тефлоновые и силиконовые. Тефлоновые зажимы.

9. Система увлажнения, состоящая из: электрического клапана увлажнения Данфосс, водяного фильтра, манометра и трубы с соплами, а также соединительных труб, выполненных из нержавеющей стали и пластика.

10. Элементы теплового узла, т.е. электронноуправляемый трехходовой клапан Белимо, а также циркуляционный насос Грундфос. Опционально коллектор.



ПАРАМЕТРИ СУШИЛЬНИХ КАМЕР

ТИП СУШИЛЬНОЇ КАМЕРИ



LU SX 4025

LU SX 4040

LU SX 4050

LU SX 4075

LU SX 4090

LU SX 4100

LU SX4150

ОБ’ЄМ



25 м³

40 м³

50 м³

75 м³

90 м³

100 м³

150 м³

Внутрішні розміри камери

Ширина



м

6,50

6,50

6,50

9,60

9,60

13,00

13,00

Высота



м

3,30

3,30

4,30

4,30

4,30

4,30

5,20

Глубина



м

3,30

5,00

5,00

5,00

6,25

5,00

6,25

Зовнішні розміри камери

Ширина

м

6,98

6,98

6,98

10,08

10,08

13,48

13,48

Висота



м

4,48

4,68

5,68

5,68

5,68

5,78

6,74

Глибина

м

5,12

7,62

7,62

7,62

8,87

7,62

8,87

Зовнішні розміри камери



м

6,50 x 3,30

6,50 x 3,30

6,50 x 4,30

9,60 x 4,30

9,60 x 4,30

13,0 x 4,30

13,0 x 5,20

Ширина



м3

71

107

140

206

258

280

423

Висота



м3



25

39

50

75

92

100

152

Із заслінками



кВт

150

300

300

450

500

500

600

Глибина



кВт

60

80

100

140

150

200

300

Розміри воріт

шир. x выс.



м

6,50 x 3,30

6,50 x 3,30

6,50 x 4,30

9,60 x 4,30

9,60 x 4,30

13,0 x 4,30

13,0 x 5,20

Розмір завантаження



м3

71

107

140

206

258

280

423

Об’єм пиломатеріалів,заповнення 36%



м3



25

39

50

75

92

100

152

Теплова потужність

максимальна



кВт

150

300

300

450

500

500

600

Тепловая потужність

середня



кВт

60

80

100

140

150

200

300

Електрична потужність

встановлена

кВт

6 x 0,9

3 x 3,3

4 x 3,3

6 x 3,3

7 x 3,3

7 x 3,3

8-10 x 3,3
