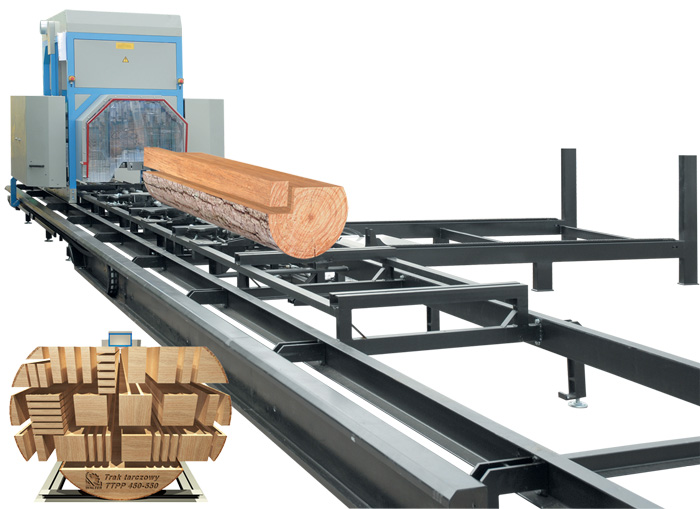

Дискова пилорама TTPP 450-550



Верстат має два пильних вузли, які працюють одночасно (один вертикальний, другий горизонтальний), і пиляють в обох напрямках (вперед і назад), що дозволяє уникнути так званих "порожніх пробігів". Walter був першим польським виробником що впровадив таке рішення у своїх верстатах. Верстат призначений, в першу чергу, для виробників дерев'яних конструкцій. Це відмінний варіант для невеликих фірм, які виробляють свої власні дерев'яні будівельні елементи. Дисковий вертикально-горизонтальний верстат замінює, щонайменш, два верстати, використовувані для такої роботи: традиційна стрічкова пилорама і поздовжньо-обрізний верстат.
ПРИЗНАЧЕННЯ:
Верстат призначений для виготовлення обрізних дощок радіального розпилу і брусів з деревини хвойних і листяних порід шляхом поздовжнього розпилювання двома дисковими пилами в обидві сторони (без холостого ходу) під кутом 90 градусів.
Розпилювання ведеться за допомогою рухомої каретки вздовж нерухомо закріпленої колоди. Схема розпилювання колоди вибирається оператором самостійно, виходячи зі змінного завдання і раціонального розкрою колоди в залежності від його діаметра.
СХЕМА ОБРОБКИ:
ГАЛУЗЬ ЗАСТОСУВАННЯ:
Застосовується на деревообробних підприємствах для виробництва пиломатеріалів експортної якості (в т.ч. радіального розпилу), заготовок для вікон, паркету, меблів, клеєного бруса і щита.
ОСОБЛИВОСТІ:
-          не потрібне сортування колод;
-          індивідуальна схема розкрою для кожної колоди;
-          можливість розпилювання діаметрів від 150 до 1000 мм;
-          корисний вихід до 70%;
-          максимальний вихід радіального розпилу;
-          висока продуктивність - до 20 м3 / см (по входу круглого лісу).

КОНСТРУКТИВНІ ОСОБЛИВОСТІ


Абсолютно всі деталі верстата виготовляються на високоточному металообробному центрі з ЧПУ MAZAK (Японія)


Станина верстата

Жорстка важка станина забезпечує:

- високу точність розпилювання;

- надійність і довговічність верстата.


Пильний вузол верстата

Розпил відбувається відносно нерухомої колоди в обидві сторони. Переваги даної технології:

- якість пиломатеріалу вище, ніж на верстатах прохідного типу.

- відсутній холостий хід (пиляння в обидві сторони), в результаті чого збільшується продуктивність на 40-50% в порівнянні з аналогами.

- потрібні менші виробничі площі порівняння з верстатами прохідного типу.


Пульт управління

Зручний і зрозумілий пульт керування, дозволяє оперативно керувати всіма функціями верстата.

 scheme_05 (1).jpg

Індивідуальна схема розкрою

Переваги індивідуальної схеми розкрою для кожної колоди:

 - не потрібне сортування колод

 - можливість обробки як тонкомера так і колод великого діаметра

 - можливість вибрати оптимальну схему розкрою для кожної колоди, що збільшує корисний вихід.

 - максимальний вихід пиломатеріалів радіального розпилу.

 - економія виробничих площ і мінімізація відходів, так як на виході виготовляється відразу обрізна дошка. В результаті, підвищення рентабельності самого виробництва.





Характеристики

Од. вим.

Стандарт

Опція I

Опція II

Опція III

Макс. діаметр колоди

мм

1000

1000

1000

1000

Мін. довжина колоди

мм

2000

2000

2000

2000

Макс. довжина колоди

мм

60000*

60000*

60000*

60000*

Максимальний розмір вирізаного елемента

мм

2000x2000

2000x2000

2000x2000

2000x2000

Діаметр дискової пили

мм

450

450

500

500 / 550

Потужність головних двигунів

кВт

2x11

2x15

2x18

2x22

Частота обертання валу

об./хв.

1400

1400

1400

1400

Потужність двигуна подачі

кВт

1,1

1,5

2,2

2,2

Частота обертання двигуна подачі

об./хв.

1450

1450

1450

1450

Напруга живлення

В

3x400

3x400

3x400

3x400

Швидкість подачі

об./хв.

0-30

0-30

0-30

0-30

Продуктивність

м3/8 год

10

12

15

17

Габарити без рейок довж./шир./вис.

мм

2860/2130/2190

2860/2130/2190

2860/2130/2190

2860/2130/2190

Розміри рейок довж./шир./вис.

мм

12500/1670/680

12500/1670/680

12500/1670/680

12500/1670/680

Вага верстата без рейок

кг

950

950

950

950

Верстат може входити до складу технологічної лінії для деревообробки разом з іншими деревообробними верстатами.

ДОДАТКОВА КОМПЛЕКТАЦІЯ:
  • Гідравлічний завантажувач колоди
дозволяє:
- швидко завантажити колоду на станину без використання фізичної праці,
- скоротити кількість персоналу,
- підвищити продуктивність верстата.
  • Транспортер для тирси. Забезпечує оперативне прибирання тирси з під верстата. Являє собою стрічковий транспортер зі шкребками під станиною по всій довжині верстата. Дана опція дозволяє:
-          автоматизувати процес збирання відходів
-          підвищити продуктивність за рахунок економії часу на прибирання.
  • Можливість подовження рами до 8000, 10000, 12000 мм.
  • Обертач колоди.
  • Гідравлічна система затискання та позиціонування колоди. Затиск здійснюється за рахунок гідравлічний системи. Дана система дозволяє:
- легко, швидко і надійно фіксувати колоду на станині.
- економити час на позиціонуванні колоди на відміну від механічних ручних затискачів
- підвищити продуктивність.
  • Можливість збільшення пропилу дошки до 230х230.
